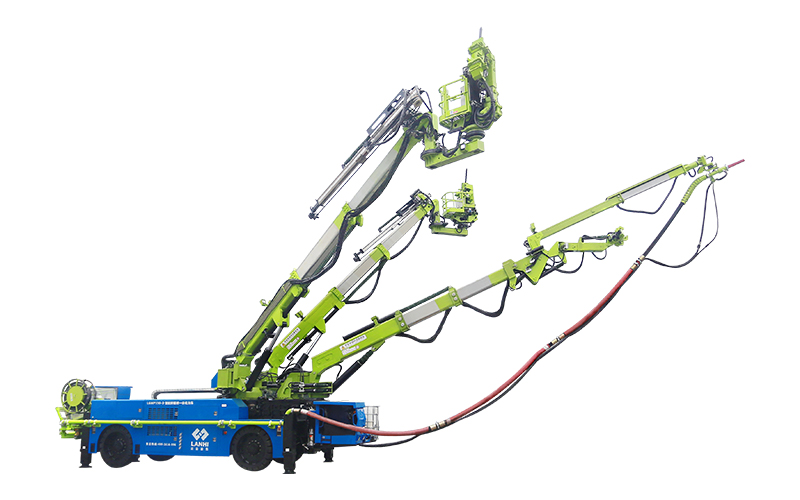

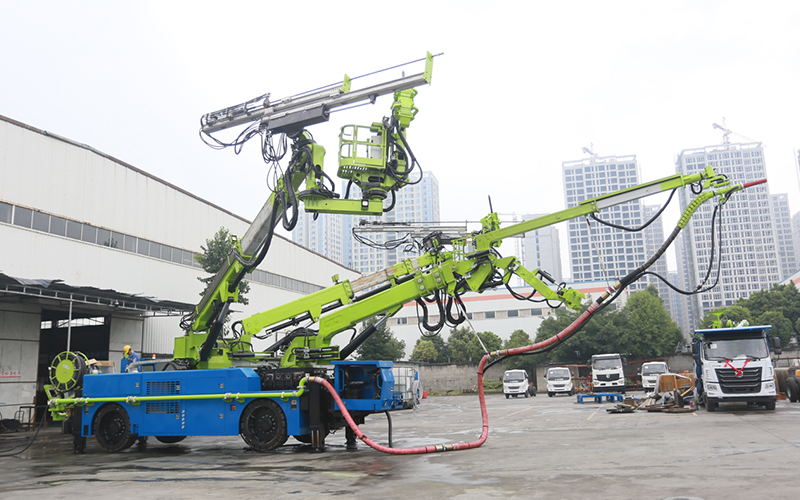

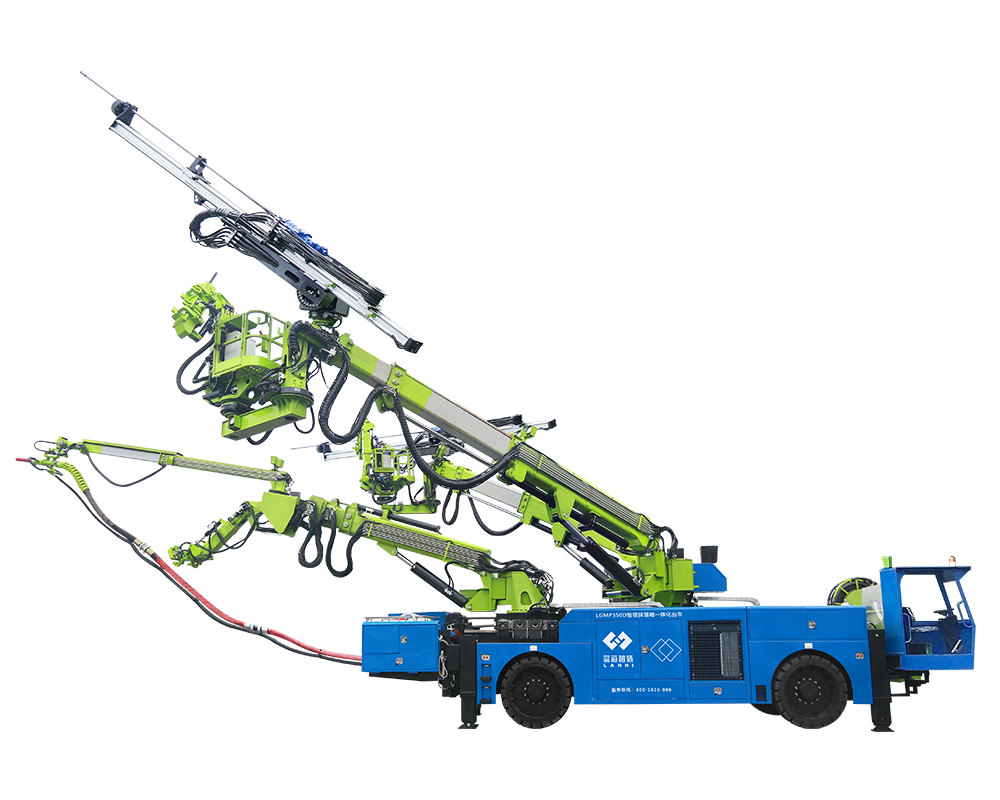

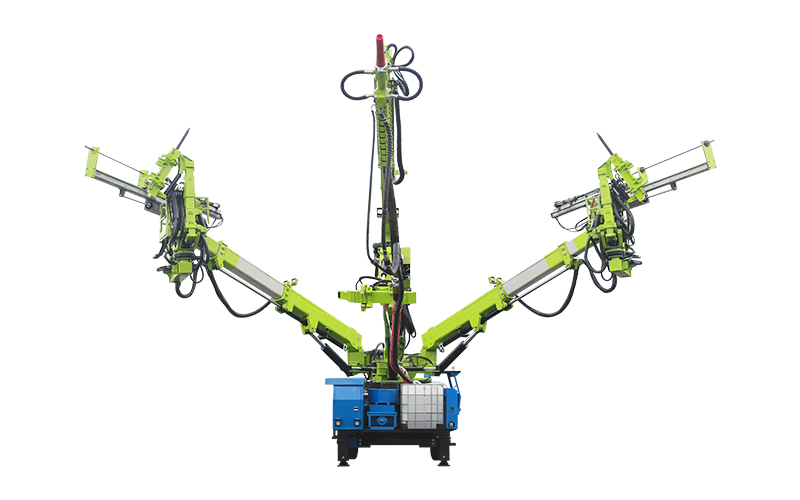

LGMP350D

智能拱锚喷一体化台车

LGMP350D智能拱锚喷一体化台车是蓝海智装和四川路桥隧道分公司联合研发的一款隧道初支作业一体化 台车,该设备采用工程底盘、四轮驱动、四轮转向、前后双向驾驶结构,上装采用三臂全滑移、三抓手、 两吊篮、两欠挖锤、两锚杆臂和一注浆系统结构。设备无需退场即可兼备隧道初支整个工序,洞内施工工 序无缝连接,大大提高施工效率,减少安全隐患和职业伤害。

1.信息化可视化管理

2.双向驾驶、四轮转向、四轮驱动

3.遥控、本地双重操作系统

4.臂架全滑移结构,中间臂最大举升3.5吨

订购咨询
400-1616-996

产品优势

高效

台车兼备初支整个工序,无需退场,高效施工。

省时

立架所有施工工序时间均控制在1小时内。

安全

采用我司独创多榀预制拱架安装技术,减少危险作业面作业时间,极大保障施工安全。

省人

整个初支工序仅需5人、6小时内完成,传统作业至少需要12人、12小时才可完成。

省钱

集湿喷、拱架安装、锚杆、注浆等多种功能为一体,对比常规隧道设备工序节省几百万购买成本。

智能

手机APP实现施过程可视化工、施工数据统筹管理等,更省心。


性能参数

整机参数
型号:LGMP350D 工作方式:电动+柴动双动力系统
外形尺寸(长x宽x高):11420x3400x2890mm 控制方式:无线遥控+手动控制
整机重量:51t
底盘参数
发动机品牌:康明斯 驾驶模式:双向驾驶(2驾驶室) 最小离地间隙:400mm 最高车速:25km/h
发动机功率:142kw 底盘形式:工程底盘 爬坡能力:25% 接近角:17°
电机功率:90+22kw 驱动及转向方式:四轮驱动 四轮转向 转弯半径:15m(两轮) 8m(八字) 离去角:18°
滑移参数
滑移长度:4.2m
主臂滑移速度:2.8m/min
左右臂滑移速度:1.7m/min
左右拱架臂参数
最大举升能力:1.5t 俯仰角度:-20~55°
最大安装高度:14m 回转角度:-10~40°
最大安装宽度(单侧):10m
中间拱架臂参数
最大举升能力:3t 俯仰角度:-12~55°
最大安装高度:11m 回转角度:-40~40°
最大安装宽度(单侧):8m 伸缩级数:3级
喷浆参数
理论喷浆方量:50m³/h 喷射骨料最大粒径:16mm
最大喷射高度:15m 料斗容量:0.4m³
最大喷射宽度(单侧):14m
速凝剂参数
驱动方式:马达驱动 速凝剂容量:1m³
速凝剂最大压力:3Mpa
最大排量:1000L/h
凿岩参数
最大工作断面:14×11m 钻孔速度:1.2-2m/min
最大钻孔深度:4.5m
钻孔直径:43-115mm
注浆参数
流量:1800L/h 搅拌容积:110L
最高压力:3Mpa
最大骨料粒径:3mm

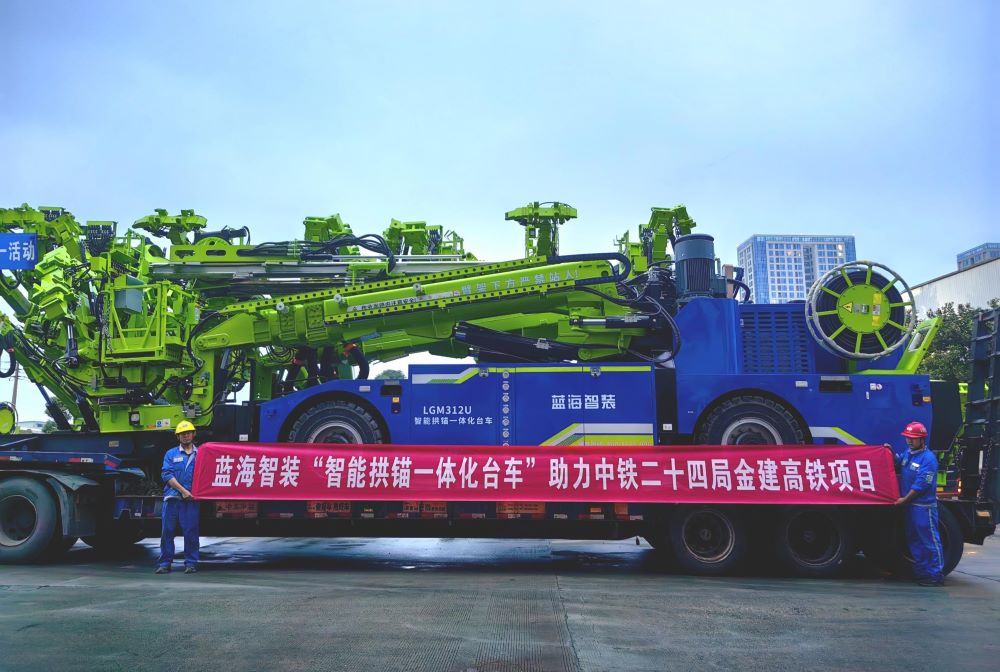

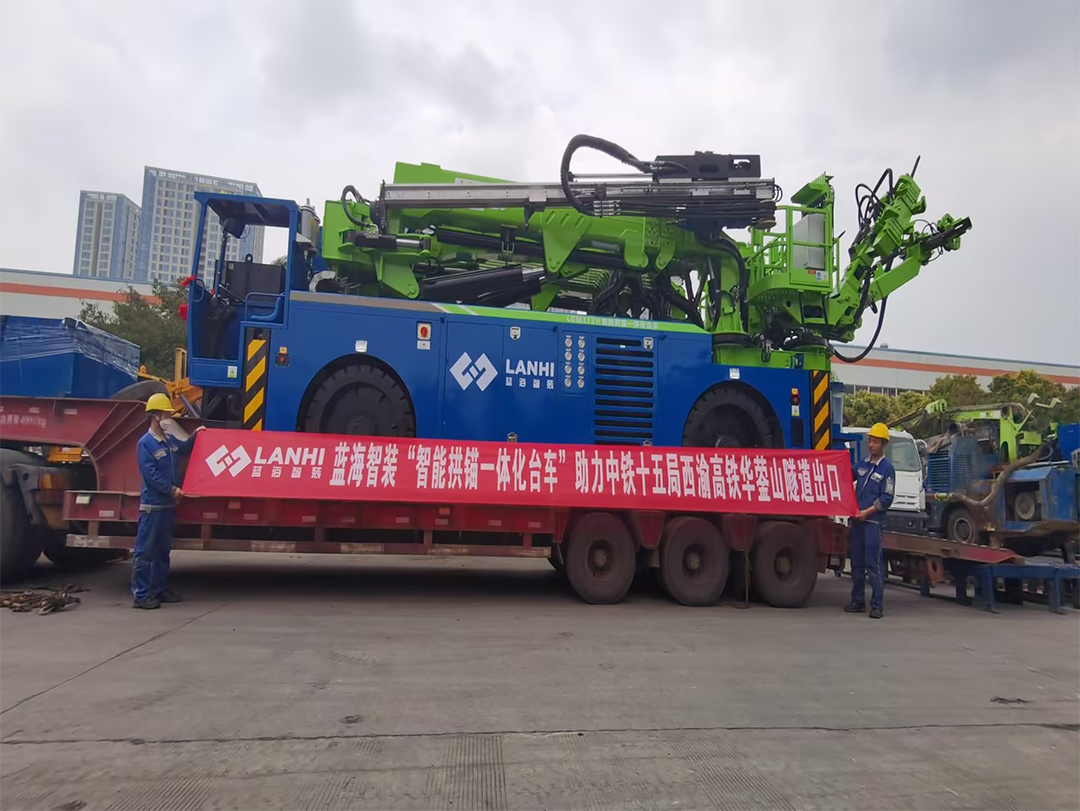

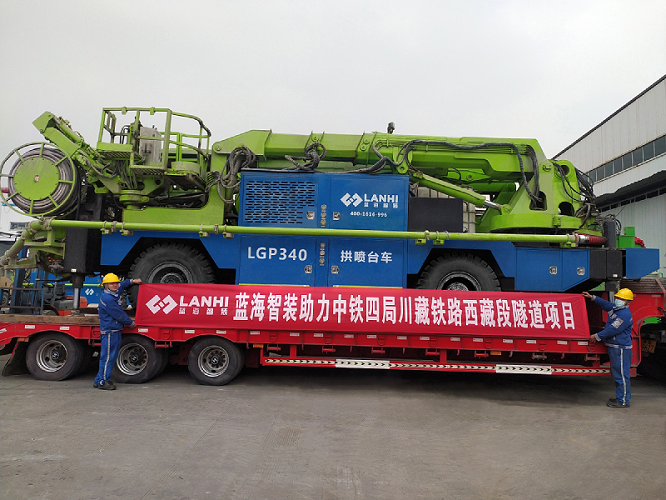

施工案例
