LGM312C

智能拱锚一体化台车

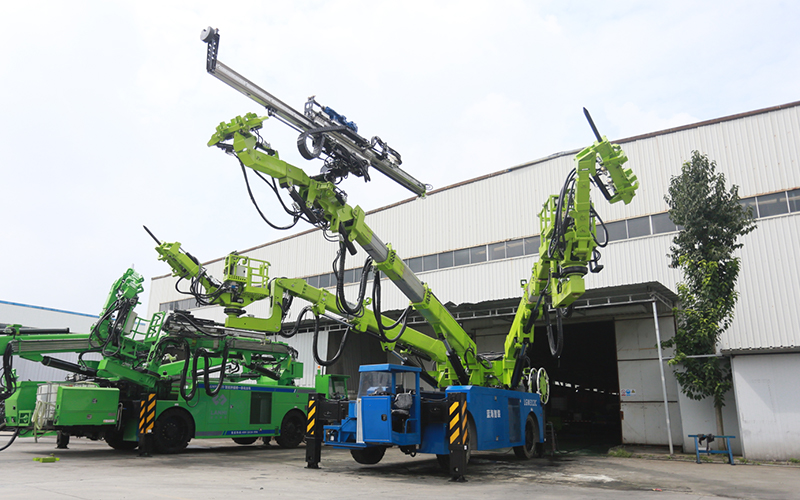

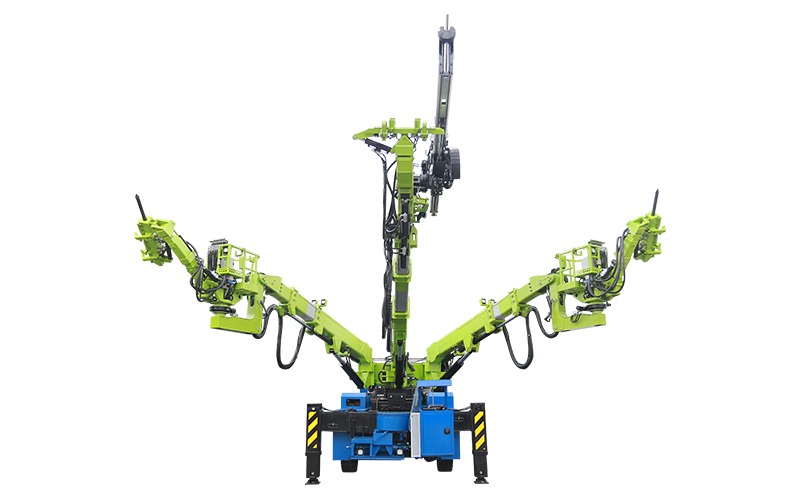

LGM312C智能拱锚一体化台车是一款运用于隧道地下工程施工的工程机械,该设备采用工程底盘柴、电双动力系统,具备四轮转向,四轮驱动,双向驾驶等功能。臂架采用滑移结构,兼备遥控本地双重控制,满足预制拱架安装、各种台阶法作业及拱架精准定位调整,隧道适应能力强,满足设备灵活移动、转场和应急需要。设备自带破碎锤和焊机,拱架安装时可进行欠挖处理及焊接作业。拱锚台车采取我公司研发的多榀预制拱架安装工艺工法,洞外拱架制作,以达到节省施工人员,减少施工安全风险、提高施工效率的目的。智能信息化管理功能,包含:集群化管理、定位功能、视频监控、对讲机功能、预/报警功能、数据管理功能、隧道BIM技术和数字孪生、施工报表管理、隧道轮廓扫描、远程控制等功能。



订购咨询
400-1616-996

性能参数

整机参数
型号:LGM312C 工作方式:电动+柴动应急
外形尺寸(长x宽x高):10500×3100×3600mm 控制方式:遥控+手动
整机重量:37.4t
底盘参数
发动机:133kw 底盘形式:工程底盘 爬坡能力:32% 接近角:16°
电机功率:75kw 驱动及转向方式:四轮驱动 四轮转向 转弯半径:14m(两轮) 7m(四轮) 离去角:19°
驾驶模式:双向驾驶(2驾驶室) 最小离地间隙:440mm 最高车速:25km/h
滑移参数
滑移长度:3.9m
滑移速度:2.2m/min
左右拱架臂参数
最大举升能力:1.5t 最大安装宽度(单侧):14m
最大安装高度:14m 俯仰角度:-17~55°
回转角度:-10~40°
中间拱架臂参数
最大举升能力:2t 最大安装宽度:13m
最大安装高度:12m 俯仰角度:-17~55°
回转角度:-10~40° 伸缩级数:3级
锚杆参数
最大成孔深度机:4.5m 最大宽度(垂直于侧臂):20m
凿岩机型号:YHD210
最大水平举高:10.5m 锚杆类型:锁脚、系统和超前锚杆
最大成孔直径:60mm 最大宽度(垂直于掌子面):13m;
液压系统
臂架泵压力切断:22Mpa 柴油机冷却器溢流阀:12~16Mpa;
冷却卸荷阀组散热器溢流阀:20Mpa
底盘制动溢流阀:18Mpa
