LGM312N

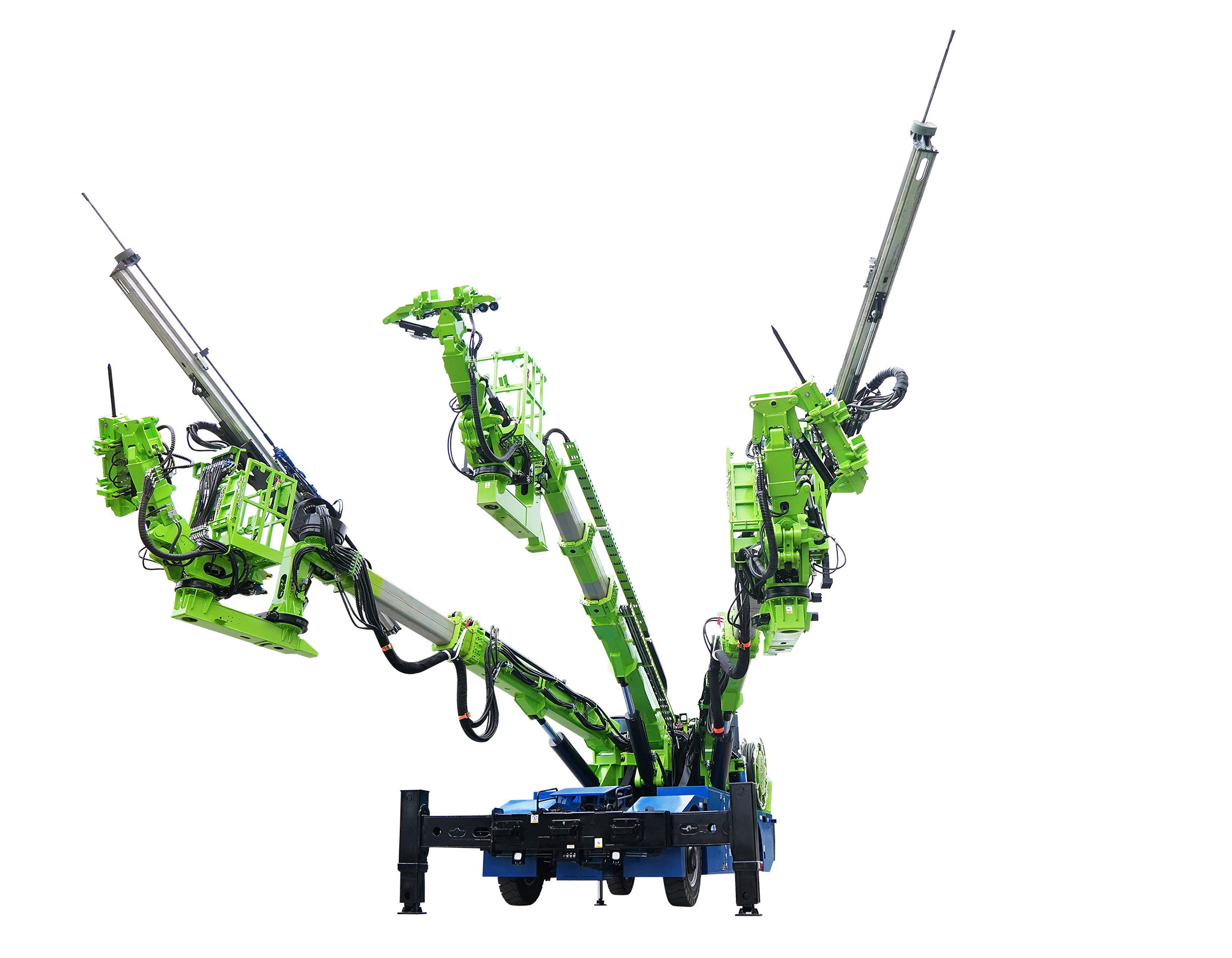

LGM312N智能拱锚一体化台车

适用于矿山巷道、公路铁路隧道、水利水电和抽水蓄能电站的拱架安装、锚杆钻孔、欠挖处理、锚杆注浆、装药作业、隧道检测、场内静态高空作业等,LGM312N智能拱锚一体化台车采用工程底盘,搭载双锚杆系统,整机具备四轮转向、四轮驱动、双向驾驶等功能,柴电双动力系统,电动施工,柴动应急。三臂遥控控制,满足预制拱架安装、多种台阶法作业及拱架定位调整,拱架安装时可处理欠挖及焊接作业,隧道适应能力强。

订购咨询
13608202060

性能参数

整机参数
运输尺寸(长×宽×高):11360×3665×3355mm
整机重量:38t
工作方式:电动施工,柴动行走和应急
发动机功率:138.5kW(国Ⅳ)
控制方式:无线遥控+手动控制
电气装机功率:159kW
工作电压:380V
作业范围(宽×高):17x12m
底盘参数
底盘行驶:工程底盘
驾驶模式:双向驾驶(前后双驾驶室)
驱动及转向方式:四轮驱动 四轮转向
最小离地间隙:380mm
爬坡能力:36%
最高车速:15km/h
接近角/离去角:15.4°/15.7°
转弯半径:15m(两轮)/8m(四轮)
臂架参数
臂架模式:两级伸缩式
臂架数量:3
吊篮模式:可扩展式
吊篮数量:3
抓手数量:3
中间臂最大举升能力:3t
左右臂最大举升能力:1.5t
凿岩参数
凿岩机数量:2
凿岩机功率:18kw
推进梁:5590mm(选配6200/4990mm)
钻杆:4305mm(选配4915/3700mm)
最大钻孔深度:4m(选配4.6m/3.4m)
钻孔直径:Φ41~Φ102mm
空压机参数
排气量:0.98m³/min
排气压力:0.8MPa
水泵参数
流量:16m³/h
压力:20bar
附件
电焊机:3台
破碎锤:2台
选配装置
三遥控/一遥控:单向驾驶
破碎锤:前轮转向
电焊机:可燃气体检测器
中臂承重1.5t:清孔装置
注浆系统
