LHP40F

轮式湿喷机械手

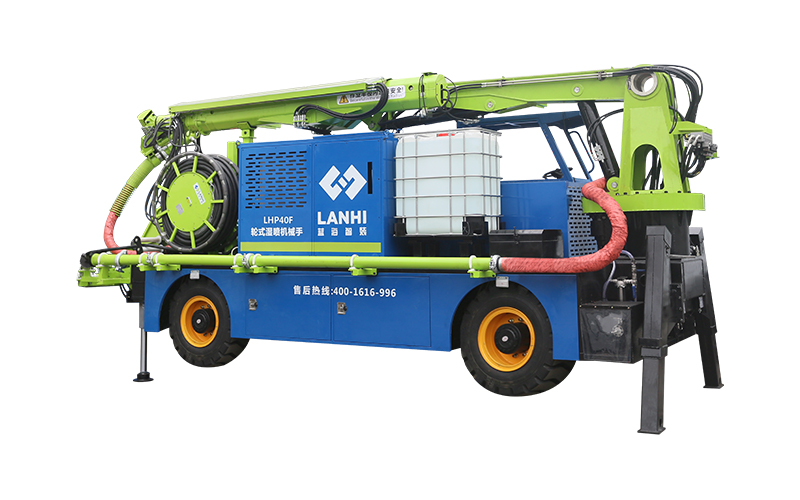

LHP40F轮式湿喷机械手是综合国内外湿喷机技术研发的新一代轮式湿喷机械手，整机结构优化升级，故障率低，配件耗材通用性高，使用成本低。该设备具有喷射方量大、不易堵管、回弹低、性能稳定可靠等特点，提高了施工效率，减少混凝土消耗量。

订购咨询

400-1616-996

整机参数

型号：LHP40F 工作方式：电动+柴动双动力系统最大喷射量：40m³/h

外形尺寸(长x宽x高)：8340x2700x3250mm 控制方式：臂架采用无线遥控

整机重量：17t 作业范围（宽*高）：26m*15m

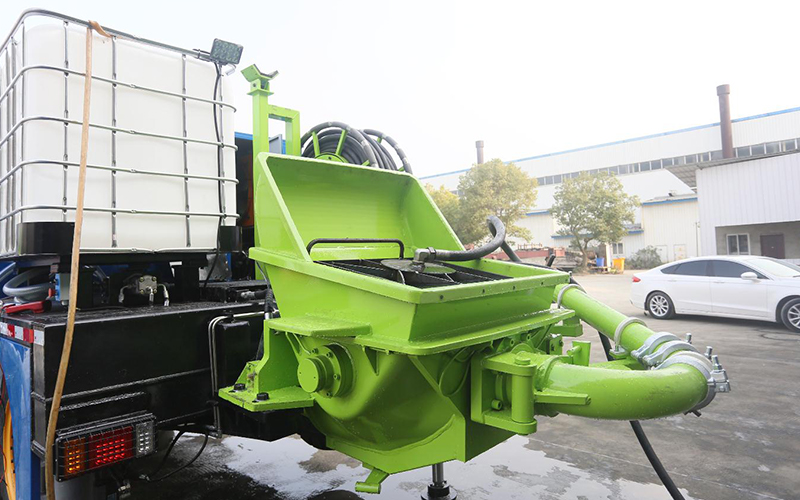

混凝土泵参数

电机总功率：75KW 最大输送方量：40m³/h 油缸数量：2

砼缸（缸径*行程）：180mm*1000mm 泵送管径：125-100变径管喷射骨料最大粒径：25mm

油缸（缸径*行程）：100mm*1000mm; 料斗：0.3m³/h;

速凝剂系统参数

型号：YD25R-BMSY400 速凝剂最大压力：1.6MPa

速凝剂箱容积：1.5m³;最大排量：1000L/H

驱动方式：液压马达

底盘参数

发动机：玉柴轴距：3800mm 最大行驶速度：20km/h 最小转弯半径：10m;

功率：103KW 前桥轮距：1836mm 后桥轮距：1836mm/h 制动距离：2.5m、15km/h;

最大爬坡：23° 最小离地间隙：420mm; 最大爬坡：23°

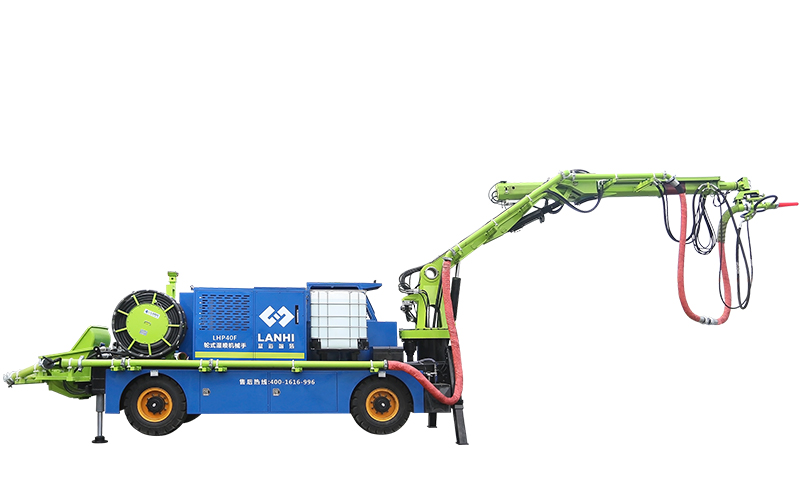

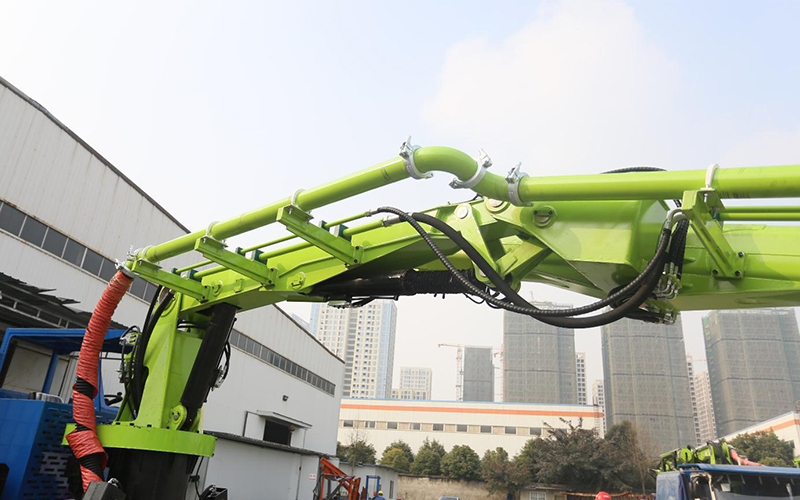

机械臂参数

喷臂节数：3节伸缩臂最大喷射高度：15m 最大喷射宽度：26m; 大臂俯仰角：75°

大臂伸缩：大臂不伸缩大臂回转角度：300° 小臂俯仰角：65° 喷头偏转角刷动：8°*360°连续

小臂伸缩：4.6m（两级伸缩）; 喷头座轴向回转：360° 喷头座轴向摆动：240°
