LHP50K-G

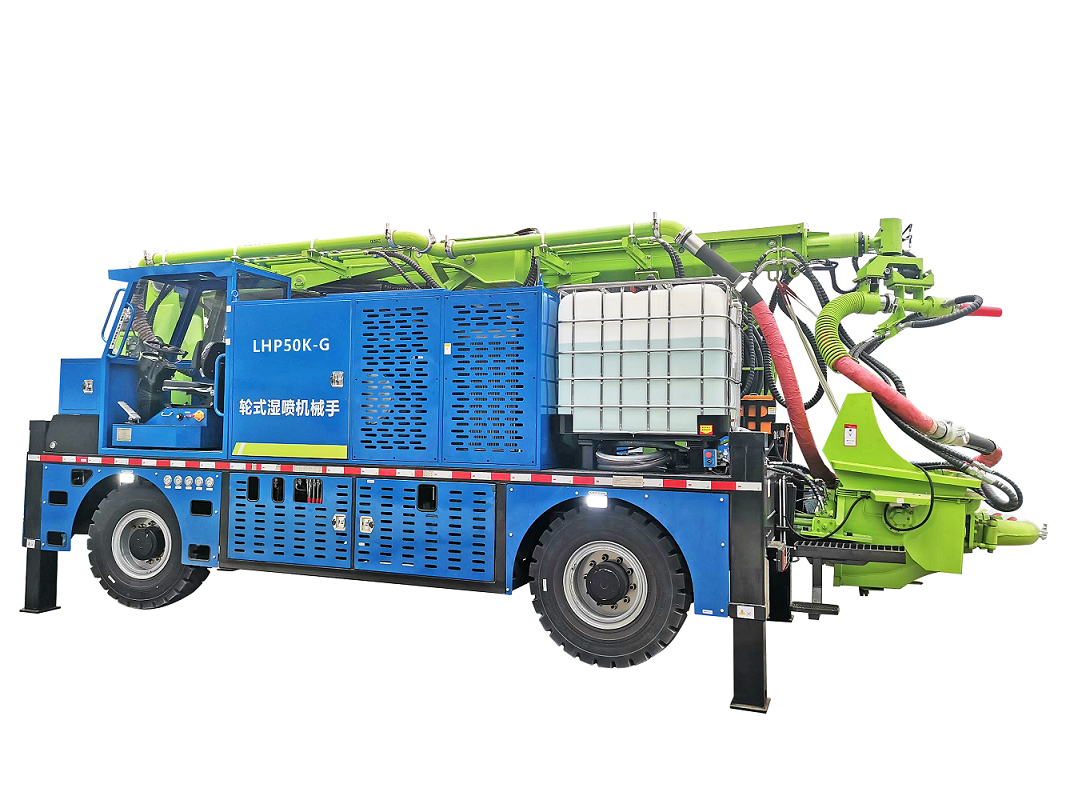

轮式湿喷机械手LHP50K-G

适用于公路铁路隧道、地下洞库、水利水电和抽水蓄能电站的隧道锚喷支护作业。LHP50K-G轮式湿喷机械手是一款综合国内隧道初支混凝土喷浆工艺及高海拔施工工况研发升级的一款专用设备,最大喷射方量达到50m3/h,广泛应用于隧道工程、水利工程、市政工程、道路桥梁工程等。该设备具有喷射方量大、不易堵管、回弹低、性能稳定可靠等特点,既适用于全断面,也适用于半断面 和多阶梯开挖。



订购咨询
13608202060

性能参数

整机参数
型号:LHP50K-G 工作方式:电动系统+柴油机应急系统 最大喷射量:50m³/h
外形尺寸(长x宽x高):8400×2610×3250mm 控制方式:臂架采用无线遥控
整机重量:≤20.5t 作业范围(宽*高):26m×15m
混凝土泵参数
电机总功率:75KW 最大输送方量:50m³/h 油缸数量:2
砼缸(缸径*行程):200mm*1000mm 泵送管径:125-100变径管 喷射骨料最大粒径:25mm
油缸(缸径*行程):110mm*1000mm; 料斗:0.43m³/h;
速凝剂系统参数
型号:YD25R-BMSY400 速凝剂最大压力:1.6MPa
速凝剂箱容积:1.5m³;最大排量:1000L/H
驱动方式:液压马达
底盘参数
发动机:玉柴 轴距:4200mm 最大行驶速度:≤15km/h
功率:103KW 前桥轮距:2040mm 后桥轮距:2040mm
最大爬坡:≤16°; 最小离地间隙:460mm; 制动距离:8m、25km/h;
机械臂参数
喷臂节数:3节伸缩臂 最大喷射高度:15m 最大喷射宽度:26m; 大臂俯仰角:75°
大臂伸缩:大臂不伸缩 大臂回转角度:300° 小臂俯仰角:65° 喷头偏转角刷动:8°*360°连续
小臂伸缩:4.6m(两级伸缩); 喷头座轴向回转:360° 喷头座轴向摆动:240°
