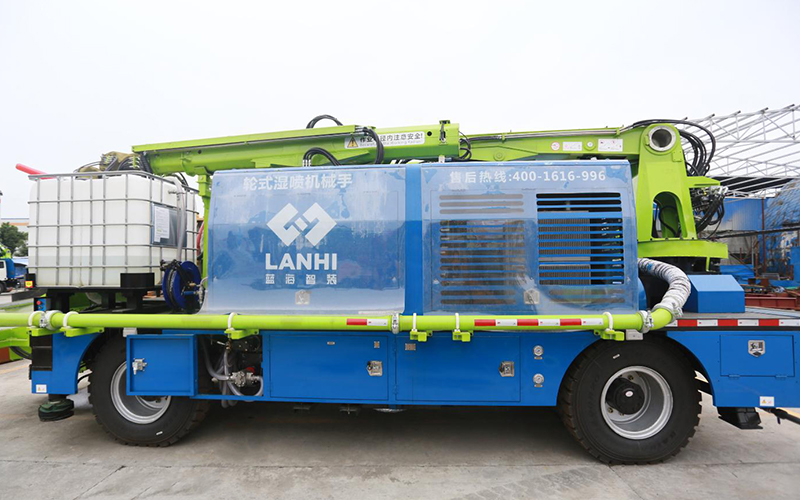

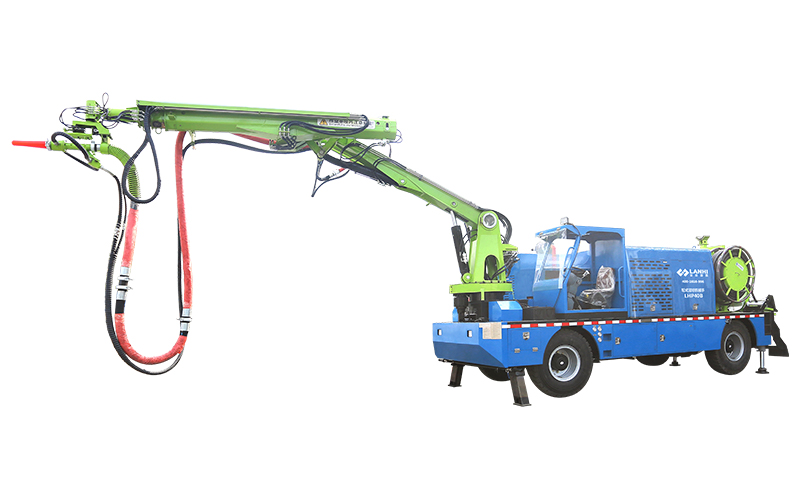

LHP40B

轮式湿喷机械手

LHP40B轮式湿喷机械手是一款大型化、精密化、智能化为一体的混凝土喷射产品,广泛应用于隧道工程、水利工程、市政工程、道路桥梁工程等,该设备可以加快工程施工的进度,减少施工方劳动力的投入,既适用于全断面,也适用于半断面和多阶梯开挖。



订购咨询
400-1616-996

性能参数

整机参数
型号:LHP40B 工作方式:电动+柴动双动力系统 电机功率:55+22KW
外形尺寸(长x宽x高):5000x2500x3200mm 控制方式:无线遥控+手柄控制 最大喷射量:40m³/h
整机重量:18t 作业范围(宽*高):24m*15m
混凝土泵参数
电机总功率:55+22KW 料斗:0.3m³;/h 油缸数量:2
砼缸(缸径*行程):180mm*1000mm 泵送管径:125-100变径管 每小时最大方量:40m³/h;
油缸(缸径*行程):100mm*1000mm; 喷射骨料最大粒径:25mm

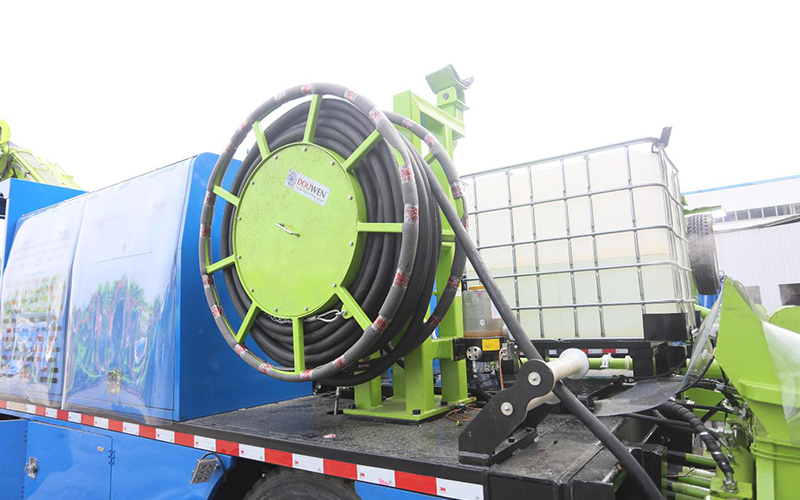

速凝剂系统参数
型号:YD25R-BMSY400 速凝剂最大压力:1.6MPa
速凝剂箱容积:1m³; 最大排量:1000L/H
驱动方式:液压马达
底盘参数
发动机:玉柴 轴距:4200mm 最大行驶速度:20km/h 最小转弯半径:9.5m;
功率:103KW 前桥轮距:2030mm 后桥轮距:1800mm/h
最大爬坡:23° 最小离地间隙:260mm; 制动距离:2.5m、15km/h;

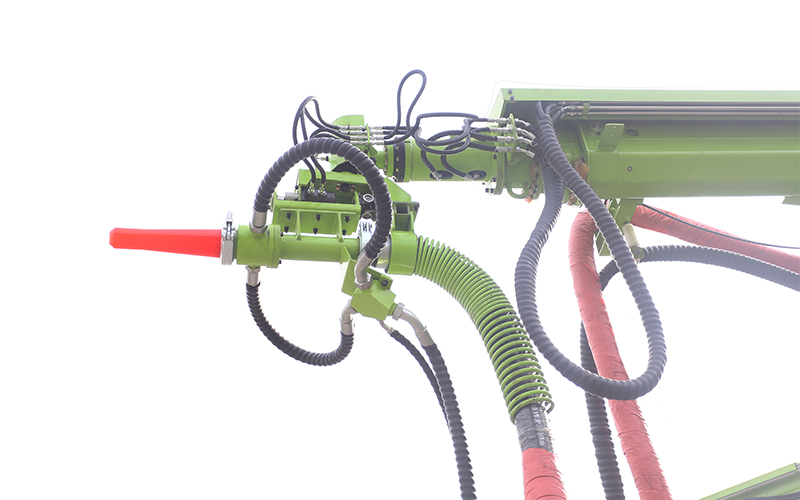

机械臂参数
最大喷射高度:15m 最大喷射宽度:24m; 大臂俯仰角:75° 喷头偏转角刷动:8°*360°连续
大臂伸缩:大臂不伸缩 大臂回转角度:300° 小臂俯仰角:65°
小臂伸缩:4.6m(两级伸缩); 喷头座轴向回转:360° 喷头座轴向摆动:240°
